Bagger 293: гигант, который переписал рекорд

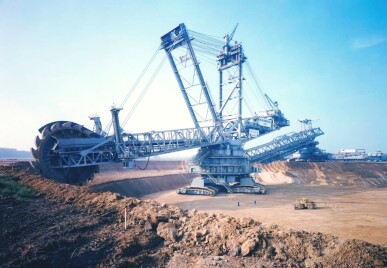

Bagger 293 был создан концерном TAKRAF и работает в угольных карьерах Германии. Его параметры звучат как фантастика, но это чистая инженерия:

Bagger 293 — это роторный экскаватор, то есть вместо привычного «одного ковша» у него — огромное колесо с ковшами, которое вращается и непрерывно снимает породу. Принцип работы простой, но эффект колоссальный:

1. Срезание массива. Роторное колесо вгрызается в борт карьера, снимая слой пустой породы (вскрыши).
2. Захват и подъём. Ковши наполняются породой и поднимаются вверх по кругу.
3. Выгрузка. Порода высыпается на конвейерную ленту.
4. Транспортировка. Конвейерная система подаёт породу дальше — в отвалы или на переработку.
5. Плавное продвижение. Экскаватор медленно двигается вперёд на широких гусеницах, равномерно «сдвигая» фронт работ.

Ключевая задача Bagger 293 — вскрыша: убрать сотни тысяч кубометров пустой породы, чтобы добраться до угольного пласта. На каждый кубометр угля приходится несколько кубометров вскрыши, и именно эту «грязную» и тяжёлую работу берёт на себя гигант.

Bagger 293 обошёл Bagger 288 в 1995 году и с тех пор остаётся самым тяжёлым наземным транспортным средством в мире. Разница в весе — 700 тонн, что само по себе немало, но важнее другое: Bagger 293 доказал, что такие масштабы можно не только построить, но и эффективно эксплуатировать.

В отличие от «медийного» Bagger 288, чей переезд в 2001 году стал событием национального масштаба, Bagger 293 работает более буднично: его главная слава — в стабильной, мощной и непрерывной работе в карьере. Он не устраивает «шоу», а делает свою работу — меняет рельеф, убирает массивы породы и обеспечивает добычу угля на годы вперёд.

Bagger 293 — это не просто рекордсмен по весу, а полноценный образец продукции тяжёлого машиностроения. Такие машины проектируют, производят и эксплуатируют в жёстких технических рамках, а их отдельные компоненты и системы попадают под требования технических регламентов ЕАЭС. Поэтому история Bagger 293 — ещё и хороший пример того, как устроена сертификация сложной техники.

Сам экскаватор целиком как единый объект на площадке подлежит сертификации по требованиям технического регламента ТР ТС 010/2011 "О безопасности машин и оборудования".  Ключевые узлы и компоненты, из которых он состоит, почти всегда тоже проходят обязательную оценку соответствия:

• Электрооборудование и шкафы управления — часто попадают под ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
• Приводы, редукторы, электродвигатели — могут быть отдельными изделиями, для которых оформляют сертификат или декларацию.
• Гидравлические и пневматические компоненты (насосы, клапаны, цилиндры) — нормируются по показателям давления, герметичности, ресурса и нередко требуют испытаний.
• Кабины оператора, системы безопасности, ограждения — оцениваются с точки зрения травмоопасности, обзорности, аварийной остановки.
• Конвейерные системы и металлоконструкции — проверяются на прочность, сварные швы, устойчивость к нагрузкам.

  Таким образом, «один гигант» состоит из десятков компонентов, каждый из которых должен соответствовать требованиям безопасности и качества.


При сертификации продукции машиностроения проверяют не только «как работает», но и « безопасность работы»:

• Расчётные методы. Подтверждение несущей способности металлоконструкций, расчёт сварных соединений, анализ усталостной прочности.
• Лабораторные испытания. Проверка электробезопасности, электромагнитной совместимости, климатической стойкости, вибронагрузок.
• Производственный контроль. Проверка качества сварных швов (визуальный, ультразвуковой, радиографический контроль), контроль геометрии, покрытий, крепежа.
• Функциональные испытания. Проверка аварийных систем, тормозов, ограничителей, блокировок, времени срабатывания.

  Именно такой комплекс мер позволяет гарантировать, что техника выдержит экстремальные нагрузки и будет безопасной для персонала.

Если вы поставляете, эксплуатируете или производите продукцию тяжёлого или энергетического машиностроения, важно учитывать:

1. Разделение на компоненты. Часто проще и правильнее сертифицировать ключевые узлы отдельно,  а затем оформить документы на всю машину целиком.
2. Ранняя подготовка доказательной базы. Расчёты, протоколы и обоснование безопасности нужно готовить ещё на стадии проектирования — это снижает риск доработок и задержек при экспертизе.
3. Прослеживаемость и маркировка. Чёткая идентификация узлов (шильдики, серийные номера, паспорта) помогает при инспекционном контроле и упрощает внесение изменений в документы.
4. Актуальность нормативов. Техрегламенты и стандарты периодически обновляются, поэтому важно следить за изменениями и вовремя актуализировать документы.

Получается, что даже если Bagger 293 не продаётся как «товар», он наглядно показывает, насколько глубоко система сертификации и технического регулирования пронизывает тяжёлое машиностроение: от отдельного электродвигателя до несущей конструкции и систем безопасности.
